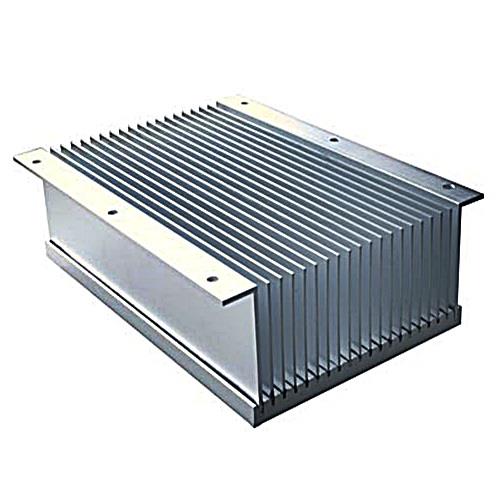

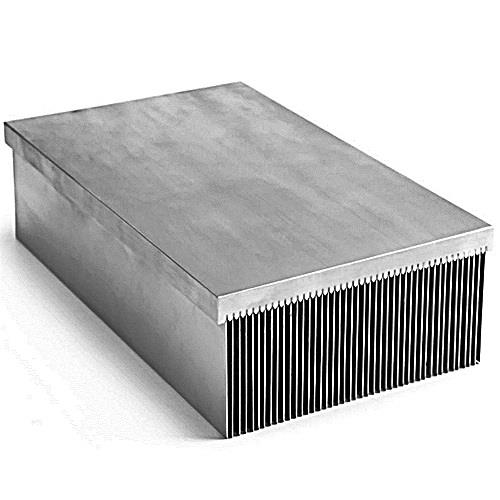

Dissipateur thermique à ailettes collées

Dissipateur thermique à ailettes collées de haute qualité

1.Présentation du produit

Les dissipateurs thermiques à ailettes collées sont un assemblage d'une base rainurée avec des ailettes individuelles collées dans les rainures. Ce type de fabrication de dissipateurs thermiques permet des densités d'ailettes et des rapports d'aspect des ailettes plus élevés que ceux pouvant être fabriqués avec des méthodologies d'extrusion, améliorant considérablement les performances thermiques par rapport aux dissipateurs thermiques extrudés en raison de la surface accrue. Les types d’ailerons collés peuvent être construits de plusieurs manières. Les bases rainurées peuvent être extrudées, moulées sous pression ou usinées. L'usinage peut permettre des fonctionnalités supplémentaires telles que des caloducs intégrés, des chambres à vapeur ou des dissipateurs de chaleur en graphite encapsulés. Les ailettes sont soit découpées à partir de bobines, soit découpées à partir de plaques minces. Les ailettes sont insérées dans les rainures de la base et sont reliées par époxy, brasage ou soudure.

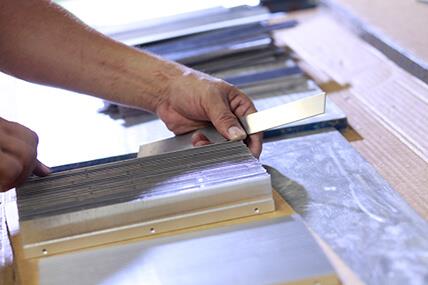

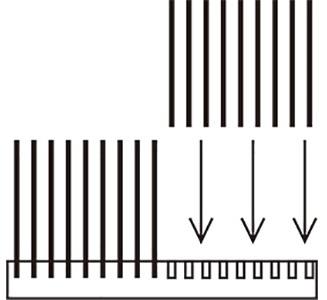

Vue schématique de l'assemblage Assemblage du dissipateur thermique à ailettes collées

2. Détails du produit

Dans les applications électriques très exigeantes où une chaleur importante est générée dans un petit volume, les conceptions à ailettes collées de Methode peuvent répondre à vos besoins d'emballage en augmentant la surface du dissipateur thermique sans augmenter le volume, réduisant ainsi la résistance thermique de cinquante à soixante-six pour cent. Le collage des ailettes sur un dissipateur thermique supprime le rapport d'extrusion des ailettes limitant la conception que l'on retrouve dans les dissipateurs thermiques extrudés.

· Assemblages d'ailettes liées en aluminium, en cuivre ou en métaux mixtes

· Base en cuivre et ailette en aluminium

· Ailerons fabriqués à partir de tôle ou d'extrusion

· Surface augmentée

· Résistance thermique inférieure

3. Spécification

4. Caractéristiques des pièces

4-1. Aluminium 6061 pour la base et Aluminium 1100 pour les ailerons.

4-2. Excellente conductivité thermique

4-3. Belle finition

5. Avantage commercial

1. Solution unique

2. SGS et ISO audités

3. Fabrication expérimentée

4. Capacité d’approvisionnement élevée

6. Livraison, expédition

7. Foire aux questions

1. Êtes-vous une entreprise commerciale ou un fabricant ?

Nous sommes un fabricant professionnel chinois de personnalisation de divers produits de solutions thermiques.

2. Quelles caractéristiques font d’un dissipateur thermique un bon dissipateur thermique ?

Surface de haute qualité ; Bonne aérodynamisme ; Bon transfert thermique au sein de l'encre chauffée ; Planéité parfaite de la zone de contact ; Bonne méthode de montage.

3.Quel mode de transport utilisez-vous ?

Transport aérien, UPS, DHL, FedEx, transport maritime, etc.

4.Pouvez-vous fournir un service OEM ?

Bien sûr, nous le pouvons, le processus de service comprend principalement 5 étapes :

Étape 1 : Veuillez nous envoyer un dessin détaillé ou un échantillon physique.

Étape 2 : Notre ingénieur réalisera la conception du moule/matrice en fonction de votre dessin ou de votre échantillon.

Étape 3 : Partagez votre devis détaillé à la fois pour le moule/la matrice et le produit.

Étape 4 : Testez notre produit pour une confirmation finale.

Étape 5 : Production de masse après confirmation finale.
