Description
Les plaques à froid liquide standard sont un dispositif utilisé pour une gestion thermique efficace et sont généralement utilisés dans des applications avec des exigences de dissipation de chaleur élevées. Il est fait de matériaux métalliques (tels que de l'aluminium ou du cuivre), et les canaux fluides sont formés en interne par l'usinage de précision. Ces canaux éloignent la chaleur des composants électroniques ou des systèmes qui doivent être dissipés à travers l'écoulement du liquide de refroidissement. La structure de la plaque froide refroidie par liquide comprend une surface de contact qui est en contact direct avec la source de chaleur, conduit la chaleur au liquide de refroidissement par des matériaux conducteurs thermiques, puis transporte la chaleur à travers le canal d'écoulement pour terminer le processus d'échange de chaleur. L'extérieur de la plaque froide est généralement équipé d'une interface pour se connecter aux tuyaux du système de refroidissement pour former un système de refroidissement liquide complet.
Polissant la ligne de production de surface
Caractéristiques

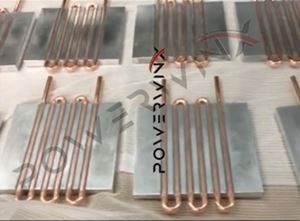

Base extrudée économique et conception continue de tube en cuivre
Les plaques à froid liquide standard utilisent l'alliage d'aluminium extrudé comme base et sont équipés de tubes en cuivre continus, qui ont une excellente conductivité thermique. La conductivité thermique de l'alliage d'aluminium est d'environ 150 W / m · K, tandis que la conductivité thermique des tubes en cuivre peut atteindre 400 W / m · k. Cette conception permet de transférer rapidement de la chaleur de la source de chaleur vers le canal d'écoulement du liquide de refroidissement, améliorant ainsi l'efficacité d'échange de chaleur. Le tube en cuivre continu évite le soudage ou les joints des connexions du tuyau dans les plaques froides traditionnelles, réduit la résistance thermique à la connexion et garantit que le transfert de chaleur du tube de cuivre vers le liquide de refroidissement est plus efficace. Dans l'ensemble, cette conception permet à la plaque froide de maintenir d'excellentes performances de dissipation thermique dans des conditions de travail à haute charge.
La conception continue du tube de cuivre réduit le risque de fuite
Le tube en cuivre des plaques à froid liquide standard adopte une conception continue, qui évite le soudage articulaire ou les pièces de connexion dans les plaques froides traditionnelles. Le tube en cuivre n'a ni articulations ni points de soudage pendant le processus de production, réduisant le risque de fuite de liquide de refroidissement. Cette optimisation améliore non seulement le scellement de la plaque froide, mais améliore également la stabilité à long terme de la plaque froide. L'intégrité du tube en cuivre garantit que la plaque froide peut fonctionner de manière stable et à long terme dans un environnement de travail à haute pression et à haute température, en évitant les défaillances du système et réduit les effets de refroidissement dus à la fuite.
Technologie de liaison adhésive époxy à conductivité thermique élevée
Pendant le processus de fabrication des plaques à froid liquide standard, l'adhésif époxy à haute conductivité thermique est utilisé pour lier le tube de cuivre au substrat en alliage d'aluminium. L'adhésif époxy a non seulement une excellente capacité de liaison structurelle, mais peut également réduire la résistance thermique du point de contact, pour optimiser davantage le chemin de la conduction thermique. La conductivité thermique de l'adhésif époxy peut généralement atteindre 1,5 W / m · K à 3 W / M · K, ce qui est beaucoup plus élevé que les matériaux adhésifs traditionnels. Cela permet à la plaque froide de mener la chaleur plus efficacement et évite la réduction de l'efficacité de dissipation thermique causée par la couche adhésive non conductive ou détachée.
High Performance and Faky Joints
En raison de la conception continue du tube en cuivre et du processus de liaison adhésif époxy à conductivité thermique élevée, les plaques à froid liquide standard ont d'excellentes capacités de protection des fuites. Il n'y a pas de points de soudage aux joints de la plaque froide, ce qui réduit le risque commun de fuite, assure un flux de liquide de refroidissement stable et maintient la fonction de dissipation de chaleur efficace du système. La fuite d'eau affecte non seulement l'efficacité de travail de la plaque froide, mais peut également provoquer une défaillance du système. Par conséquent, éviter les fuites est la clé pour assurer le fonctionnement stable à long terme du système de refroidissement liquide. Cette conception garantit que les utilisateurs peuvent l'utiliser en toute sécurité et stable dans des environnements difficiles.
