Qu'est-ce que CNC tourne? Processus, avantages et applications

Introduction

CNC (Contrôle de contrôle numérique) est un processus de fabrication très efficace et précis utilisé pour produire des pièces cylindriques en éliminant le matériau d'une pièce. Il est largement utilisé dans diverses industries, y compris l'aérospatiale, l'automobile, le médical et l'électronique, en raison de sa capacité à créer des composants de haute qualité avec des tolérances étroites. Dans cet article, nous explorerons le processus de rotation CNC, ses avantages et ses applications dans la fabrication moderne.

Qu'est-ce que CNC tourne?

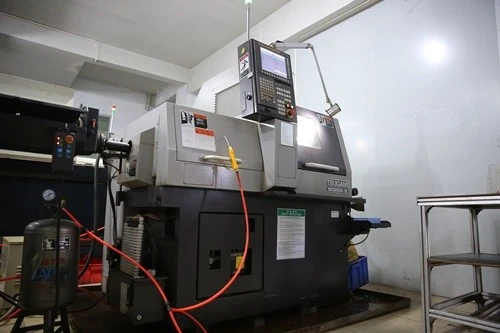

Le tournant CNC est un processus d'usinage dans lequel un outil de coupe élimine le matériau d'une pièce rotative pour créer des formes symétriques, généralement cylindriques ou coniques. Le processus est effectué à l'aide d'un tour CNC ou d'un centre de virage, où la pièce est maintenue en place par un mandrin et tournée à grande vitesse tandis qu'un outil de coupe stationnaire se déplace le long de différents axes pour façonner le matériau.

Contrairement au broyage CNC, qui implique le mouvement d'un outil de coupe rotatif autour d'une pièce stationnaire, CNC tournant repose sur la rotation de la pièce elle-même. Cela rend CNC à devenir idéal pour produire des composants ronds tels que les arbres, les tiges et les attaches.

Le processus de tournure CNC

Le processus de virage CNC implique plusieurs étapes de clé, y compris la conception de la pièce, la programmation de la machine, la configuration de la pièce et l'exécution de l'opération d'usinage.

Étape 1: Concevoir la pièce

Le processus commence par un modèle CAO (conception assistée par ordinateur) qui définit les dimensions, la géométrie et les spécifications de la pièce à usiner. Le modèle CAO est créé à l'aide de logiciels tels que SolidWorks, AutoCAD ou Fusion 360.

Étape 2: Génération du programme CNC

Une fois la conception finalisée, le logiciel CAM (fabrication assistée par ordinateur) convertit le modèle CAO en instructions lisibles par machine (Code G). Le code G dicte les parcours d'outils, la vitesse de broche, la vitesse d'alimentation et la profondeur de coupe requise pour façonner avec précision la pièce avec précision.

Étape 3: Configuration de la machine

Avant le début de l'usinage, le tour CNC est préparé en fixant la pièce dans le mandrin, en sélectionnant l'outil de coupe approprié et en s'assurant que l'outil est correctement aligné. Les systèmes de liquide de refroidissement et de lubrification sont également vérifiés pour maintenir des conditions de coupe optimales.

Étape 4: Usinage de la pièce

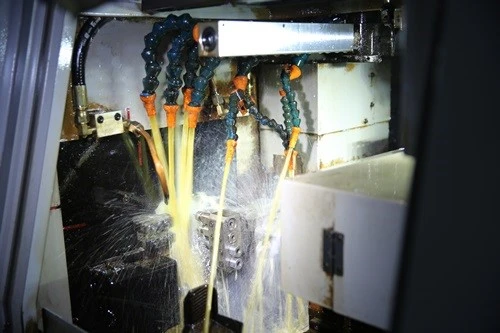

La machine CNC suit les instructions programmées pour supprimer le matériel de la pièce. L'outil de coupe se déplace le long des axes x et z pour créer la forme souhaitée, effectuant des opérations telles que:

Parement:Couper l'extrémité de la pièce pour créer une surface lisse.

Tournant:Retrait du matériau le long de la pièce pour atteindre le diamètre souhaité.

Ennuyeux:Élargir un trou existant pour une meilleure précision.

Filation:Création de fils externes ou internes sur la pièce.

Rainure:Couper des canaux étroits dans la surface.

Étape 5: Inspection de finition et de qualité

Une fois l'usinage terminé, la pièce peut subir des processus de finition supplémentaires tels que le polissage, le déburlateur ou le revêtement. Les inspections du contrôle de la qualité, y compris les contrôles dimensionnels et l'analyse de la finition de surface, garantissent que la pièce répond aux spécifications requises.

Avantages du tournant CNC

CNC Turning offre de nombreux avantages qui en font une méthode préférée pour produire des composants cylindriques dans diverses industries.

1. Haute précision et précision

Les machines à tourner CNC peuvent obtenir des tolérances extrêmement étroites, souvent dans ± 0. 01 mm, garantissant une qualité et une précision cohérentes sur plusieurs parties.

2. Production et efficacité rapides

L'automatisation réduit le temps de production, permettant aux fabricants de produire de grandes quantités de pièces rapidement et efficacement. Une fois la machine programmée, elle peut fonctionner en continu avec une intervention humaine minimale.

3. RETTENTION

CNC Turning élimine le besoin de main-d'œuvre manuelle et réduit les déchets de matières, ce qui en fait une solution rentable pour les cycles de production à faible et à volume élevé.

4. large gamme de matériaux

CNC Turning prend en charge une variété de matériaux, notamment:

Métaux:Aluminium, acier, titane, laiton, cuivre et acier inoxydable.

Plastiques:Nylon, ABS, polycarbonate et pom (Delrin).

Composites:Fibre de carbone et plastiques renforcés en fibre de verre.

5. Polyvolet dans la conception

Le virage CNC permet la création de géométries complexes, y compris des contours complexes, des rainures profondes et des fils de précision qui seraient difficiles à réaliser avec des méthodes de virage manuel.

6. Répétabilité et évolutivité

Une fois un programme CNC créé, il peut être réutilisé pour une production cohérente de pièces identiques, garantissant l'uniformité et la qualité à travers plusieurs séries de production.

7. Intégration avec d'autres processus d'usinage

Le tournant CNC peut être combiné avec d'autres processus d'usinage, tels que le fraisage, le forage et le broyage, pour créer des composants complexes avec plusieurs fonctionnalités.

Applications du tournant CNC

Le tournant CNC est largement utilisé dans diverses industries pour fabriquer des composants de haute précision avec diverses applications.

1. Industrie aérospatiale

Le virage CNC est utilisé pour produire des composants d'avions tels que les arbres de turbine, les pièces d'atterrissage et les attaches de précision qui nécessitent une résistance élevée et des tolérances étroites.

2. Industrie automobile

Les constructeurs automobiles s'appuient sur le virage CNC pour la production de composants du moteur, les arbres de transmission, les moyeux de roue et les pièces automobiles personnalisées qui nécessitent une durabilité et une précision élevée.

3. Industrie médicale

L'industrie médicale bénéficie de la CNC en se tournant vers la fabrication d'instruments chirurgicaux, des implants orthopédiques, des composants prothétiques et des pièces de précision pour l'équipement de diagnostic.

4. Électronique et télécommunications

Le tournant CNC est utilisé pour créer de petits composants complexes pour les appareils électroniques, tels que les connecteurs, les boîtiers d'antenne et les attaches personnalisées pour les cartes de circuits imprimées.

5. Industrie du pétrole et du gaz

Les composants devenu CNC, tels que les corps de soupape, les raccords de tuyaux et les équipements de forage, sont cruciaux dans le secteur pétrolier et gazier, où une haute précision et une durabilité sont nécessaires.

6. Robotique et machines industrielles

Le tournant CNC est essentiel pour produire des engrenages, des roulements et des pièces mécaniques personnalisées pour les systèmes d'automatisation, la robotique et les machines industrielles lourdes.

CNC Turning vs CNC Milling

Bien que le tournant CNC et les similitudes de partage de crédits CNC diffèrent dans leur approche d'usinage et leurs applications.

Conclusion

CNC Turning est un processus d'usinage fondamental qui joue un rôle crucial dans la fabrication moderne. Sa précision, son efficacité et sa polyvalence en font un choix préféré pour produire des composants cylindriques de haute qualité dans diverses industries. En tirant parti de la technologie de tournage CNC, les fabricants peuvent obtenir une qualité de produit supérieure, réduire les coûts de production et rationaliser les opérations pour une productivité accrue.

Alors que la technologie CNC continue de progresser, les capacités des machines à tourner CNC se développent, permettant des solutions de fabrication encore plus complexes et efficaces. Pour les entreprises qui cherchent à produire des composants de haute précision, CNC Turning reste une option fiable et rentable.
